Opis
BZ-20 za industrijsko avtomatizacijo
Pogon deluje, krmiljenje pošilja ukaze, kapsula pa ni pravočasno na pravem mestu. Postopek lahko obstane. Prav takšne podrobnosti odločajo o uporabnosti avtomatizacije. Pri izbiri vira vakuuma zato najprej preverim, kaj mora stroj narediti, v kolikšnem času in v kakšnih razmerah. Šele nato izberem opremo!
Pri Svetu Črnil ponujamo vakuumsko črpalko BZ-20 za uporabo pri kapsulirnih strojih in drugih projektih industrijske avtomatizacije. Namenjena je uporabi kot zunanji vir vakuuma. Njeno ustreznost za posamezen stroj preverimo glede na zahteve procesa, saj o pravilni izbiri ne odloča samo oznaka modela.
Če izdelujete avtomatizirane naprave, nadgrajujete obstoječo proizvodnjo ali skrbite za vzdrževanje kapsulirnega stroja, vam spodnja merila pomagajo pripraviti uporabno povpraševanje in primerjati ponudbe. Cilj je jasen: izbrati rešitev, ki se ujema z vašim procesom, ter pravočasno predvideti potrebno zaščito in povezovalne elemente.
Vakuum za kapsulirne stroje
Pri kapsuliranju je pomembno, da kapsula pravočasno pride v pravilen položaj. Vakuum v ustrezno zasnovanem stroju pomaga pri pozicioniranju oziroma ločevanju delov prazne kapsule. Črpalka pri tem zagotavlja vir vakuuma, njegovo uporabo na posameznem delovnem mestu pa določajo izvedba stroja, ventili in časovno zaporedje gibov.
Za zanesljiv proces morajo biti medsebojno usklajeni črpalka, ventili, cevi in delovni cikel stroja. Pri izbiri zato upoštevamo celotno aplikacijo! Če del kapsule ne doseže pravilnega položaja, pred menjavo črpalke priporočam preverjanje zahtev stroja in dejanskega poteka postopka. Vzrok je lahko tudi v povezavah, nastavitvah ali mehanskem delu naprave.
BZ-20 je smiselno obravnavati kot možnost pri naslednjih projektih, pri katerih moramo združljivost še potrditi:
- Kapsulirni stroji, ki za določeno fazo delovanja potrebujejo zunanji vir vakuuma.
- Predelave obstoječih naprav, pri katerih preverjamo zamenjavo sedanjega vira vakuuma.
- Razvoj avtomatiziranih strojev s predvidenim vakuumskim pozicioniranjem delov.
- Proizvodne aplikacije, pri katerih želimo vakuumski sklop načrtovati skupaj s krmiljenjem in zaščito.
Lastnosti črpalke BZ-20
Za dobro odločitev potrebujete jasen obseg ponudbe. Pri tej izvedbi so potrjeni naslednji podatki:
- Model: BZ-20.
- Dobava brez predfiltra. Filter ni vključen v navedeno izvedbo.
- Namen: zunanji vir vakuuma za industrijsko avtomatizacijo in kapsulirne stroje.
- Preverjanje pred naročilom: zahtevani pretok, delovni vakuum, električno napajanje in dimenzija priključka.
- Tehnični podatki konkretne izvedbe: potrdimo jih pred dobavo.
Iz same oznake BZ-20 ne sklepam o pretoku, moči, napajalni napetosti ali dosegljivem vakuumu. Te podatke moramo povezati s točno določeno izvedbo. Če menjate obstoječo črpalko, pošljite fotografijo njene napisne ploščice in podatke stroja. Tako imamo konkretno osnovo za preverjanje ustreznosti.
Pretok, delovni vakuum in priključki
Pretok pove, koliko zraka lahko vir vakuuma odvaja pri določenih pogojih. Delovni vakuum pa opisuje zahtevano stanje podtlaka med postopkom. Za izbiro potrebujemo oboje. Podatek o največjem dosegljivem vakuumu sam zase še ne pove, kako hitro bo sistem dosegel zahtevano stanje v vašem delovnem ciklu.
Pri povpraševanju zato priporočam, da podatke zapišete skupaj z enotami in pogoji merjenja. Pri pretoku navedite, ali je podatek izražen v litrih na minuto ali kubičnih metrih na uro. Pri vakuumu priložite zahtevo proizvajalca stroja ter pojasnilo, ali gre za absolutni tlak ali podtlak glede na okolico. Enaki številki brez takšnega pojasnila lahko pomenita različni zahtevi.
Pomemben je tudi čas. Koliko časa ima vakuumski sklop na voljo za posamezno operacijo? Koliko delovnih mest deluje hkrati? Se potreba pojavlja neprekinjeno ali samo v delu cikla? Ta vprašanja sodijo v izbiro opreme, ne šele v odpravljanje težav po montaži.
Proizvajalec vakuumske opreme Schmalz v svojih navodilih za izbiro med merili izpostavlja zahtevani vakuum, prostornino, ki jo je treba izprazniti, čas cikla in lastnosti obdelovanca. To so splošna merila načrtovanja, ne potrjene zmogljivosti BZ-20.
Strokovni vir: Schmalz: merila za izbiro vira vakuuma.
Predfilter in zaščita črpalke
BZ-20 je v navedeni ponudbi dobavljena brez predfiltra. Če lahko v sesalni vod pride prah ali ostanek izdelka, je treba pred črpalko predvideti ustrezno zaščito. Tega koraka ne izpustite pri pripravi priklopa!
Pri izbiri zaščite najprej opišite, kaj lahko pride v sesalni vod. Gre za suh prah, delce kapsul ali druge ostanke procesa? Podatek je pomemben za izbiro ustrezne filtracije oziroma dodatnega ločevanja. Filter izberemo glede na dejansko onesnaženje in zahteve vakuumskega sistema, ne samo po tem, ali ga lahko privijemo na priključek.
Schmalz pri vakuumskih filtrih pojasnjuje njihovo vlogo pri zaščiti vira vakuuma oziroma ventilov pred onesnaženjem. Tudi pri BZ-20 mora biti potrebna zaščita določena pred uporabo v aplikaciji, kjer obstaja možnost vsesavanja delcev.
- Predvidite mesto zaščitnega elementa med procesom in črpalko.
- Zagotovite dostop za pregled in vzdrževanje po navodilih izbranega elementa.
- Pri ponudbi jasno ločite črpalko, filter in ostalo dodatno opremo.
- Po sestavi preverite delovanje celotne povezave pri predvidenem ciklu stroja.
Strokovni vir: Schmalz: zaščita vakuumskega sistema s filtri.
Primerjava vakuumskih rešitev
Pri primerjavi s konkurenčno ponudbo je koristno najprej ločiti tip rešitve in obseg dobave. Samostojna črpalka, pnevmatski ejektor in sestavljen vakuumski sklop niso enakovredni paketi. Spodnja tabela primerja znane lastnosti BZ-20 s splošnimi lastnostmi alternativ; ne predstavlja preizkusa konkretnih konkurenčnih modelov.
| Merilo izbire | BZ-20 v navedeni ponudbi | Pnevmatski vakuumski ejektor | Vakuumski sklop s predfiltrom |
|---|
| Tip rešitve | Vakuumska črpalka kot zunanji vir vakuuma. | Vir vakuuma, ki za ustvarjanje vakuuma uporablja stisnjen zrak. | Sestav vira vakuuma in predfiltra; druge sestavine določa ponudba. |
| Predfilter | Ni vključen; potrebno zaščito določimo glede na proces. | Vključenost in potrebno zaščito preverimo pri izbranem modelu. | Vključen po opredelitvi tega tipa sklopa; ustreznost filtra še preverimo. |
| Napajanje in infrastruktura | Električno napajanje konkretne izvedbe potrdimo pred naročilom. | Potrebuje ustrezen dovod stisnjenega zraka; krmiljenje je odvisno od izvedbe. | Zahteve so odvisne od vgrajenega vira vakuuma in krmilnih elementov. |
| Preverjanje za kapsulirni stroj | Uskladitev pretoka, delovnega vakuuma, priključka in cikla. | Enaka procesna merila ter preverjanje razpoložljivega stisnjenega zraka. | Preverjanje zmogljivosti in združljivosti celotnega sestava. |
| Kaj primerjati pri strošku | Ceno črpalke skupaj s potrebno zaščito, povezavami in priklopom. | Nabavo, priklop ter porabo stisnjenega zraka med dejanskim delovanjem. | Skupno ceno, obseg vključene opreme in zahteve vzdrževanja. |
Prednost samostojne ponudbe BZ-20 je možnost, da potrebno zaščito in povezave določimo glede na konkretno aplikacijo. To je lahko uporabno, kadar del ustrezne opreme na stroju že obstaja. Prednost sestavljenega sklopa je lahko širši obseg dobave. Katera možnost je za vas ugodnejša, pokaže primerjava celotnega potrebnega sestava. Brez potrjenih podatkov ne bi obljubljal, da je BZ-20 zmogljivejša ali varčnejša od vsake alternative.
Praktičen primer kapsuliranja
Ponazoritveni primer uporabe, ne pričevanje stranke: manjše proizvodno podjetje nadgrajuje kapsulirni stroj, pri katerem je za ločevanje delov prazne kapsule predviden zunanji vakuum. Pred izbiro BZ-20 zbere zahteve proizvajalca stroja in preveri stanje obstoječih povezav.
Pri takem projektu predlagam naslednje zaporedje:
- Opredelitev naloge: zapišemo, v kateri fazi kapsuliranja potrebujemo vakuum in koliko časa je na voljo.
- Preverjanje zahtev: uskladimo zahtevani pretok, delovni vakuum, električno napajanje in dimenzijo priključka.
- Načrt zaščite: ocenimo možnost vdora prahu ali ostankov izdelka ter določimo potrebno zaščito pred črpalko.
- Pregled povezav: preverimo cevi, ventile in njihovo povezavo z delovnim ciklom stroja.
- Preizkus sestava: po strokovnem priklopu preverimo doseganje procesnih zahtev na dejanskem stroju.
Merilo uspeha v tem primeru je, ali sklop ob pravem trenutku doseže zahtevane pogoje za izvedbo operacije. BZ-20 je ustrezna izbira šele, ko potrdimo tehnično ujemanje. Primer prikazuje postopek odločanja; ne poroča o izvedenem projektu ali izmerjenih rezultatih.
Nadzor vakuuma in vzdrževanje
Pri načrtovanju avtomatizacije priporočam tudi odgovor na preprosto vprašanje: kako bo krmiljenje prepoznalo, da so vakuumski pogoji za naslednji korak izpolnjeni? Glede na zasnovo stroja je mogoče predvideti ločeno merjenje ali vakuumsko stikalo. Takšna oprema ni navedena kot vključena v dobavo BZ-20.
Schmalz med sestavnimi deli za nadzor vakuumskih sistemov navaja stikala ter merilne in krmilne elemente. Njihovo uporabo je treba načrtovati skupaj s strojem. Konkretnih preklopnih vrednosti ali časov za BZ-20 brez potrjenih podatkov aplikacije ne določamo.
Za vzdrževanje pripravite dostopna mesta pregleda, seznam vgrajenih elementov in navodila za posamezno izvedbo. Zahteve glede načina obratovanja, servisnih posegov in morebitnega mazanja preverite v dokumentaciji dobavljene črpalke. Tako se izognete uporabi navodil, ki pripadajo podobnemu, vendar drugačnemu modelu.
Strokovni vir: Schmalz: nadzor vakuumskih sistemov.
Ugodno načrtovanje in prihranek
Benjamin Franklin je o gospodarjenju zapisal: Pazite na majhne izdatke; majhna razpoka potopi veliko ladjo. Gre za prost prevod preverjenega navedka iz njegovega almanaha za leto 1758. Pri nakupu industrijske opreme nas misel spomni, da je poleg začetne cene smiselno pregledati tudi manj opazne stroške.
Če želimo avtomatizacijo urediti ceneje, najprej primerjamo celoten strošek uporabne rešitve. Ponudba brez filtra in ponudba s filtrom imata različen obseg. Dodajte še potrebne cevi, priključke, ventile, montažo ter vzdrževanje. Šele nato lahko presodite, kaj je za vaš stroj dejansko ugodno.
Prihranek je smiselno iskati tudi v pravilnem obsegu predelave. Če so obstoječi elementi ustrezni, jih lahko po preverjanju upoštevamo v zasnovi. Če niso, mora ponudba vključevati potrebno prilagoditev. Samo nižja cena črpalke še ne zagotavlja nižjega stroška delovanja.
Za notranjo primerjavo si pripravite preprost zapis: skupni strošek pomeni nabavo, potrebno dodatno opremo, priklop, obratovanje in vzdrževanje. Morebitne stroške zastojev ocenite iz lastnih proizvodnih podatkov. Za BZ-20 brez meritev in potrjene primerjalne osnove ne navajamo odstotkov prihranka ali zagotovljene porabe energije.
Vir navedka: American Battlefield Trust: Franklinov almanah iz leta 1758.
Vakuumska tehnologija v strokovnih medijih
Strokovni medij Automation World je 16. novembra 2016 objavil proizvajalčevo predstavitev kompaktnih ejektorjev FIPA EMA. Objava opisuje uporabo stisnjenega zraka za ustvarjanje vakuuma ter krmiljenje, ki pri doseženih nastavljenih pogojih prekine dovod zraka in ga po potrebi ponovno vključi.
Za kupca je uporabna predvsem misel, da pri primerjavi rešitev preučimo tudi način krmiljenja in delovni cikel. To je naša razlaga pomena objave za izbiro opreme. Članek ne obravnava BZ-20 in ni dokaz njenih lastnosti, porabe ali prihrankov.
Medijski vir: Automation World: proizvajalčeva predstavitev ejektorjev FIPA EMA.
BZ-20 lokalno v Ljubljani
Če iščete možnost nabave lokalno in vam je Ljubljana priročna za dogovor, nam pošljite podatke projekta. Pri Svetu Črnil vam pomagamo preveriti ustreznost vakuumske črpalke BZ-20 glede na vašo aplikacijo. V ponudbi upoštevamo potrjene podatke konkretne izvedbe in jasno opredelimo potrebne dodatne elemente.
Za uporaben odgovor priložite:
- Znamko, model in opis delovanja stroja.
- Zahtevani pretok in delovni vakuum z enotami.
- Podatke o razpoložljivem električnem napajanju.
- Dimenzijo in tip vakuumskega priključka.
- Opis delovnega cikla ter število sočasno aktivnih mest.
- Podatek o prahu ali ostankih izdelka, ki lahko pridejo v sesalni vod.
- Fotografije sedanjega vira vakuuma in obstoječih povezav, če gre za zamenjavo.
Pošljite nam podatke stroja in preverimo ustreznost pred naročilom! Tako lažje izberemo rešitev, ki se ujema z vašim procesom. Zahtevani pretok, delovni vakuum, električno napajanje in dimenzijo priključka uskladimo pred naročilom, tehnične podatke konkretne izvedbe pa potrdimo pred dobavo.

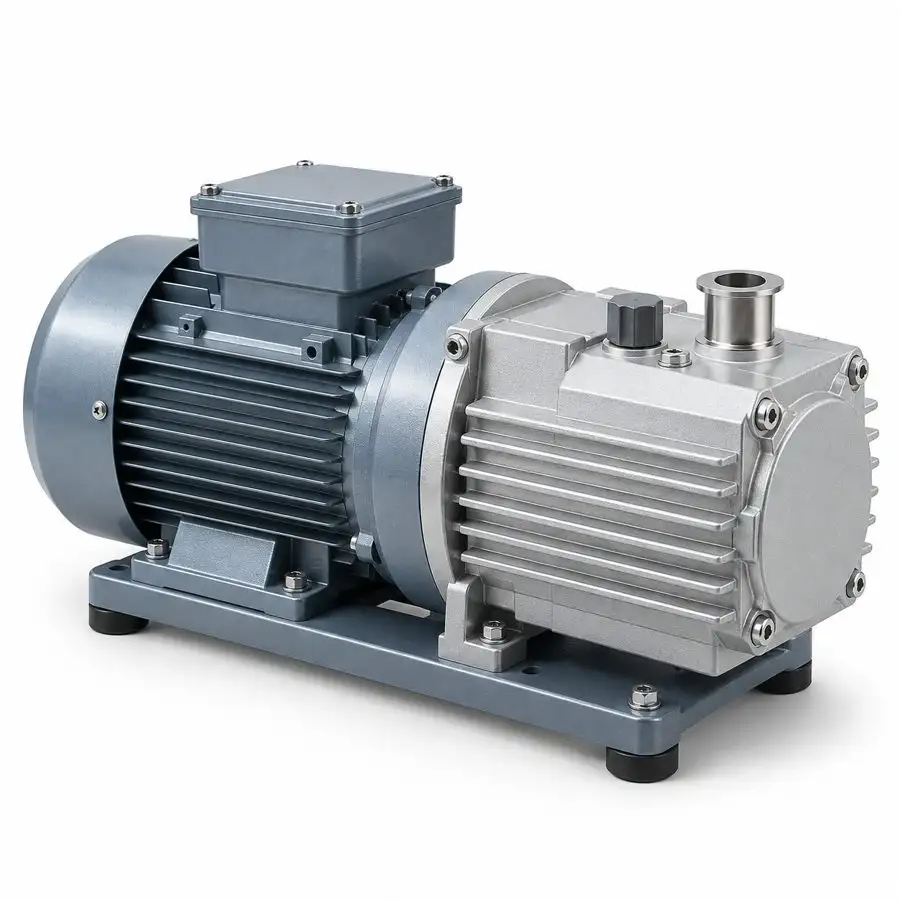

Slika je ilustrativna in ne predstavlja potrjene fotografije dobavljenega modela. Tehnične podatke konkretne izvedbe potrdimo pred dobavo.
Je črpalka brez preverjene ustreznosti in potrebne zaščite res ugoden nakup ali samo način, da strošek prenesemo na prihodnje zastoje proizvodnje?
