UGREEN 5-portno gigabitno mrežno stikalo

En prost mrežni priključek. Računalnik, tiskalnik in dodatna naprava pa čakajo na povezavo. Če vam je tak položaj znan, ni treba takoj menjati celotnega omrežja! UGREEN mrežno stikalo 5-portno 10/100/1000 Mb/s omogoča, da naprave povežete v skupno žično omrežje in razširite število razpoložljivih priključkov.

Pri izbiri priporočamo preprosto izhodišče: najprej preštejte naprave, nato preverite njihove priključke in šele potem izberite opremo. Pet priključkov RJ45 je uporabnih za domačo pisarno, manjše delovno okolje ali razvojno mizo, kjer potrebujete povezavo med računalniki, mrežnimi tiskalniki in drugo opremo. Če en priključek namenite povezavi z usmerjevalnikom, ostanejo štirje za druge naprave.

Pet priključkov RJ45 za razširitev LAN

Glavna prednost tega stikala je jasna: na mestu, kjer potrebujete več žičnih povezav, dobite pet mrežnih priključkov. LAN pomeni lokalno omrežje, torej povezavo naprav v vašem domu, pisarni ali delavnici. Stikalo povezuje naprave znotraj takšnega omrežja; za internetni dostop pa potrebujete ustrezno povezavo prek usmerjevalnika in ponudnika interneta.

• Pet priključkov RJ45: za povezovanje naprav in povezavo z nadrejenim omrežjem.
• Hitrosti 10, 100 ali 1000 Mb/s: za Ethernet povezave, ki jih podpirajo priključene naprave.
• Povezovanje računalnikov in mrežnih tiskalnikov: uporabno tam, kjer zmanjka prostih priključkov.
• Razširitev obstoječega LAN omrežja: dodatne naprave lahko priključite ob ohranitvi ustrezne obstoječe opreme.
• Uporaba pri razvoju avtomatizacije: povezovanje združljive opreme z omrežnim priključkom.
• Kompaktna izvedba: primerna za pisarniško mizo, delovno postajo ali manjši tehnični kotiček.
• Ločeno zunanje napajanje: pri postavitvi potrebujete prostor za napajalnik in priključitev v električno omrežje.

Pri načrtovanju upoštevajte vse povezave. Če želite poleg povezave z usmerjevalnikom priključiti pet končnih naprav, petportno stikalo ne bo zadostovalo. Takrat priporočamo izvedbo z več priključki. Pravilno število vrat ob nakupu prepreči, da bi takoj potrebovali še eno razširitev.

10/100/1000 Mb/s in dejanska hitrost

Oznaka 10/100/1000 Mb/s opisuje podprte hitrosti povezave. Najvišja navedena hitrost je 1000 Mb/s oziroma 1 Gb/s. To je gigabitna povezava. V primerjavi s stikalom, ki podpira največ 100 Mb/s, omogoča desetkrat višjo nazivno hitrost posamezne povezave, kadar jo podpirajo tudi druga oprema in kabli.

Pri tem ločujemo hitrost povezave od hitrosti opravila. Tiskalnik z mrežnim priključkom 100 Mb/s zaradi priklopa na gigabitno stikalo ne bo dobil gigabitnega priključka. Prav tako se njegova mehanska hitrost tiskanja ne poveča. Korist je predvsem v povezovanju opreme in v tem, da gigabitno združljivim napravam ne dodate omejitve na 100 Mb/s.

Končna hitrost je odvisna tudi od kabla in priključenih naprav. Če je počasnejša povezava med usmerjevalnikom in stikalom, lahko omejuje promet naprav proti internetu. Naprave na stikalu, ki hkrati uporabljajo to povezavo, si delijo njeno razpoložljivo zmogljivost. Nazivna hitrost zato ni obljuba enake hitrosti za vsako opravilo ob vsakem času.

Pomembne so tudi merske enote. Mb/s pomeni megabite na sekundo, MB/s pa megabajte na sekundo. Ker en bajt vsebuje osem bitov, 1000 Mb/s računsko ustreza 125 MB/s pred upoštevanjem omrežnih režij in drugih omejitev. Dejanski prenos datotek je nižji in je lahko omejen tudi s pomnilnikom, diskom ali programsko opremo. Stikalo samo ne poveča hitrosti vašega internetnega paketa.

Mrežni tiskalniki in računalniki

Mrežni tiskalnik je dober primer naprave, ki ji lahko namenite stalno žično povezavo. Računalnik in tiskalnik povežete v ustrezno nastavljeno omrežje, nato pa tiskalnik dodate v operacijski sistem. Tako zmanjšate potrebo po fizičnem preklapljanju kablov med posameznimi delovnimi mesti.

Pred povezovanjem preverimo, ali ima tiskalnik priključek Ethernet. Tiskalnika, ki podpira samo USB, s tem stikalom ne spremenite neposredno v mrežni tiskalnik. Za tak primer potrebujete drugo ustrezno rešitev. Prav tako priklop kabla sam po sebi še ne uredi gonilnikov, dovoljenj za skupne mape ali napačnih omrežnih nastavitev.

Žična povezava je smiselna predvsem za opremo, ki ima stalno mesto. Mobilni telefon lahko še naprej uporablja Wi-Fi, namizni računalnik in mrežni tiskalnik pa kabel. Rešitvi se dopolnjujeta. Pri načrtovanju zato pogledamo, katere naprave dejansko potrebujejo žični priključek, in razpoložljiva vrata namenimo njim.

Kompaktna izvedba in zunanje napajanje

Majhno mrežno stikalo lahko postavite ob delovno postajo, na pisarniško mizo ali v manjši tehnični kotiček. Vendar pri odmeri prostora ne upoštevajte samo ohišja. Prostor potrebujejo tudi priključeni kabli, njihovi zavoji in ločen zunanji napajalnik.

• Predvidite dostop do električne vtičnice in prostor za napajalnik.
• Kable speljite tako, da ne vlečejo priključkov in se ne prepogibajo na ostro.
• Označite povezavo z usmerjevalnikom ter kable za računalnik, tiskalnik in druge naprave.
• Omogočite dostop za pregled povezav in upoštevajte navodila konkretnega modela za postavitev.

Podatek o zunanjem napajanju ne potrjuje vsebine prodajnega pakiranja. Pred naročilom uskladimo, katera izvedba je dobavljiva, kakšen napajalnik potrebuje in kaj je vključeno. Tako se izognete neprijetnemu presenečenju ob priklopu.

Praktičen primer povezave petih vrat

Ilustrativen praktičen primer, ne pričevanje stranke: v manjši pisarni v Ljubljani želite na enem mestu povezati dva računalnika, mrežni tiskalnik in združljivo industrijsko napravo za razvojni preizkus. Do tega mesta je že pripeljan mrežni kabel iz usmerjevalnika. Razporeditev vseh petih priključkov je lahko naslednja:

1. Prvi priključek povežete z obstoječim usmerjevalnikom oziroma nadrejenim omrežjem.
2. Drugi priključek uporabite za prvi računalnik.
3. Tretji priključek namenite drugemu računalniku.
4. Na četrti priključek povežete mrežni tiskalnik.
5. Peti priključek uporabite za industrijsko napravo z združljivo Ethernet povezavo.

V tem primeru je stikalo povsem zasedeno. Če boste kmalu dodali še eno napravo, je smiselno že zdaj primerjati večjo izvedbo. Če pa zadoščajo štiri končne naprave in povezava z usmerjevalnikom, petportna zasnova ustreza temu razporedu.

Pri industrijski opremi dodatno preverimo komunikacijski protokol, omrežne nastavitve in zahteve proizvajalca. Enak priključek RJ45 še ne zagotavlja, da se bosta dve napravi sporazumevali. Uporaba pri razvoju avtomatizacije tudi ne potrjuje primernosti stikala za zahtevno industrijsko okolje, posebne temperature ali časovno kritično krmiljenje.

Primerjava mrežnih stikal in drugih rešitev

Za koristno primerjavo potrebujete enako nalogo: povezati več naprav v obstoječe žično omrežje. Spodaj primerjamo tipe konkurenčnih rešitev po znanih lastnostih. Cene, poraba in dodatne funkcije posameznih modelov niso potrjene, zato jih ne uporabljamo kot podlago za trditve o prednosti.

Prednost obravnavanega izdelka pred stikalom 10/100 Mb/s je podpora gigabitni povezavi. Prednost pred menjavo usmerjevalnika pa je lahko možnost ohranitve delujoče obstoječe opreme. V primerjavi z drugim petportnim gigabitnim stikalom samo nazivna hitrost in število vrat ne dokazujeta, da je ena znamka boljša. Takrat primerjamo konkretne modele, dobavljeno opremo in vaše potrebe.

Prihranek z ustrezno razširitvijo omrežja

Benjamin Franklin je v besedilu iz leta 1758 opozoril, v slovenskem prevodu: Pazite na majhne izdatke; majhna razpoka bo potopila veliko ladjo. Vir je prepis izvirnega besedila na strani American Battlefield Trust. Pri omrežni opremi to misel povezujemo z načrtnim nakupom: vsak dodatek naj rešuje dejansko potrebo.

Če obstoječi usmerjevalnik opravlja svoje delo in potrebujete samo več mrežnih priključkov, je razširitev s stikalom lahko način, da težavo rešite ceneje od obsežnejše prenove. Končni strošek je treba primerjati z dejanskimi ponudbami. V račun vključite še potrebne kable, napajanje in morebitno pomoč pri nastavitvah.

Za nas ugodno pomeni predvsem ustrezno izbiro za vaše delo. Prihranek lahko nastane tudi zato, ker ohranite uporabno opremo in se izognete nepotrebni zamenjavi. S tem lahko zmanjšate količino zavržene elektronike, ne da bi izdelku pripisovali nepotrjene podatke o porabi energije, emisijah ali okoljskih certifikatih.

Ethernet povezave v tehnoloških medijih

Tehnološki medij WIRED v vodniku o napeljavi Ethernet kablov po domu izpostavlja uporabo stikal za dodajanje mrežnih priključkov. Priporoča tudi nekaj prostih vrat za prihodnje naprave in označevanje kablov. To je uporaben napotek pri načrtovanju domačega omrežja, ne ocena ali priporočilo tega konkretnega izdelka.

Vir povzetka: WIRED: How to Run Ethernet Cables to Your Router and Keep Them Tidy. Za dodatno razlago vloge posameznih naprav sta uporabna tudi vira Cisco: razlika med stikalom in usmerjevalnikom ter Cisco: gigabitno stikalo.

Nakup lokalno in pomoč v Ljubljani

Pri Svetu Črnil vam pomagamo sestaviti preprosto in pregledno povezavo naprav. Če želite opremo izbrati lokalno in vam ustreza Ljubljana, nam pred nakupom povejte, katere računalnike, tiskalnike ali druge naprave povezujete. Koristna je fotografija njihovih mrežnih priključkov oziroma natančna oznaka opreme.

Pred nakupom uskladimo še konkretno oznako modela in vsebino pakiranja. Brez tega ne potrjujemo vrste priloženega napajalnika, dodatnih kablov, funkcij upravljanja ali podpore napajanju naprav prek mrežnega kabla. Podpora PoE, posebne omrežne funkcije in posebni načini montaže morajo biti preverjeni za točno določeno izvedbo.

• Preštejte naprave in prištejte priključek za povezavo z nadrejenim omrežjem.
• Preverite, ali imajo naprave priključek Ethernet RJ45 in katere hitrosti podpirajo.
• Sporočite, ali potrebujete samo prenos podatkov ali tudi dodatne funkcije.
• Predvidite dolžine in ustreznost mrežnih kablov.
• Preverite mesto postavitve, prostor za napajalnik in električno vtičnico.

Pošljite nam seznam naprav in preverimo, ali je UGREEN 5-portno gigabitno mrežno stikalo prava izbira za vašo povezavo! Tako pred naročilom razjasnimo najpomembnejše: koliko vrat potrebujete, kakšne hitrosti podpira vaša oprema in kako boste stikalo napajali.

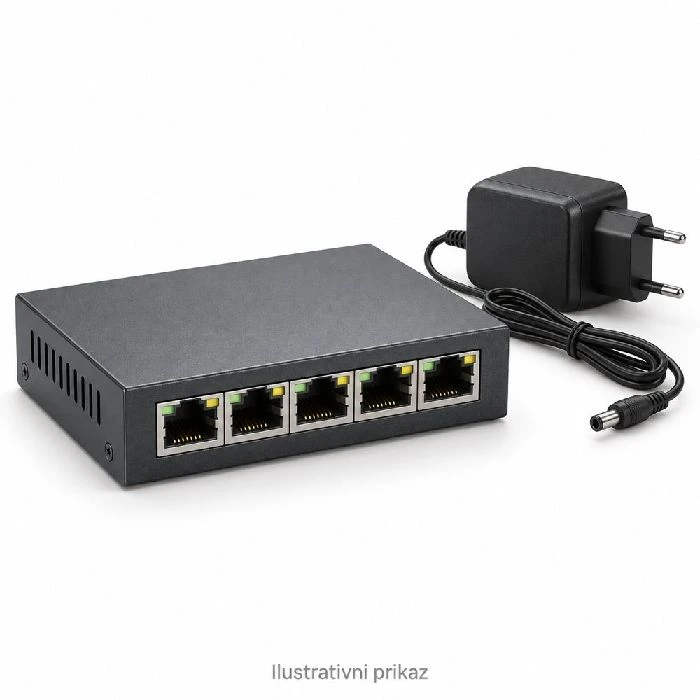

Ilustrativni prikaz izdelka. Videz konkretne dobavljene izvedbe se lahko razlikuje.

Je res smiselno zavreči delujoč usmerjevalnik samo zato, ker mu zmanjka mrežnih priključkov?
