Klešče za stiskanje votlic 0,25 do 8 mm² s 4 čeljustmi

Benjamin Franklin je o varčnosti zapisal misel, ki jo lahko v slovenščino prevedemo takole: Pazite na majhne izdatke; majhna razpoka potopi veliko ladjo. Pri ožičenju stroja se podobno seštevajo drobna ponavljanja: ponovno odstranjevanje izolacije, menjava poškodovane votlice in popravljanje zaključka, ki ne sede v sponko. Zato pri izbiri orodja gledam tudi na postopek dela. Dober spoj prihrani čas že pri prvem pregledu!

Vir misli: Benjamin Franklin, besedilo iz leta 1758, objavljeno pri American Battlefield Trust. Navedek je preveden v slovenščino.

Klešče za stiskanje votlic 0,25 do 8 mm² s štirimi čeljustmi so namenjene pripravi kabelskih zaključkov na večžičnih vodnikih. Uporabne so pri izdelavi električnih in krmilnih omar, servisiranju opreme ter razvoju strojev. Njihov namen je oblikovati oprijem votlice na vodniku z več strani in podpreti ponovljivo delo, ko so vodnik, votlica in orodje pravilno izbrani.

Štiri čeljusti za oprijem votlice

Pri tem orodju votlico obdelujejo štiri čeljusti. Zamaknjene stiskalne površine pomagajo pri oprijemu kovinskega tulca na bakrene žičke. Tako je stiskanje prilagojeno pripravi kabelskega zaključka. To je bistvena prednost pred poskusom stiskanja z običajnimi kombiniranimi kleščami, ki nimajo namenskega profila za takšno delo.

Vendar štiri čeljusti same ne zagotavljajo pravilnega spoja. Če je votlica prevelika, vodnik poškodovan ali stisk nepravilno izveden, tega orodje ne more nadomestiti. Sam priporočam, da najprej preverite kombinacijo materialov in postopek, nato pa ocenjujete enakomernost rezultatov.

• Namenska uporaba: stiskanje kabelskih votlic na večžične vodnike.
• Navedeni razpon: od 0,25 do 8 mm² preseka vodnika.
• Štiri čeljusti: oblikovanje oprijema tulca z več strani.
• Zamaknjene stiskalne površine: pomoč pri oprijemu votlice na bakrene žičke.
• Cilj uporabe: bolj enakomerno, ponovljivo delo z manj popravljanja ob ustrezni izbiri vseh sestavnih delov.

Presek vodnika od 0,25 do 8 mm²

Oznaka mm² pomeni presek vodnika. Ne pomeni njegovega premera in tudi ne zunanje debeline kabla z izolacijo. Pri izbiri zato preverite oznako vodnika in podatke votlice. Po videzu podobna vodnika imata lahko različno debelo izolacijo, zato zunanja velikost ni zanesljivo merilo.

Za vodnik z nazivnim presekom 1,5 mm² izberite votlico, predvideno za takšen vodnik, ter preverite še njeno dolžino in zahteve priključne sponke. Enako načelo velja za druge preseke v navedenem območju. Širši razpon orodja je uporaben, kadar v delavnici pripravljate različne kabelske zaključke, vendar vsaka izbrana votlica še vedno potrebuje preverjanje.

Barva plastičnega ovratnika naj bo pomoč pri razvrščanju, izbiro pa potrdite s podatkom o preseku. Obstaja več barvnih sistemov. Prav tako preverite, ali oblika stisnjenega tulca ustreza prostoru v sponki; enaka navedba preseka še ne zagotavlja enake geometrije priključka.

Strokovna podlaga za barvne oznake in oblike stiska: Phoenix Contact: What you should know about ferrules.

Klešče za električne omare in avtomatizacijo

Najširše uporabno občinstvo tega izdelka predstavljajo električarji, monterji in vzdrževalci, ki pripravljajo večžične vodnike za priključevanje. Njihovo delo zajema tako novo opremo kot popravila. Pri eni nalogi izdelujejo omaro, pri drugi zamenjajo posamezen kabel, pri tretji pripravljajo ožičenje prototipa.

• Izdelava električnih in krmilnih omar: priprava kabelskih zaključkov pred vpenjanjem v sponke.
• Servis in vzdrževanje: priprava novih zaključkov pri zamenjavi poškodovanih vodnikov ali komponent.
• Industrijsko ožičenje: delo po načrtu povezav in zahtevah uporabljene priključne opreme.
• Razvoj strojev in avtomatizacija: priprava vodnikov pri sestavljanju, preizkušanju in spreminjanju krmiljenja.
• Delavnica in razvojno okolje: ponavljanje istega postopka pri različnih ustreznih presekih vodnikov.

Prednost namenskega orodja pride do izraza pri ponavljanju podobnih opravil. Lažje določite postopek priprave in preverjanja vsakega zaključka. Preglednost lahko dodatno izboljšate z označevanjem vodnikov in urejeno razporeditvijo materiala na delovni mizi.

Pravilno stiskanje kabelskih votlic

Za dober rezultat izberite votlico ustreznega preseka, pravilno odstranite izolacijo in preverite končni stisk. Priporočam preprost vrstni red, ki ga pri menjavi materiala znova preverite. Električne povezave pripravljajte na varno odklopljeni opremi.

1. Preverite podatke. Uskladite vodnik, votlico, orodje in dovoljeno izvedbo priključka na sponki.
2. Čisto odrežite vodnik. Pripravite konec, pri katerem posamezne žičke niso potrgane ali poškodovane.
3. Odstranite ustrezno dolžino izolacije. Upoštevajte dolžino kovinskega tulca in navodila proizvajalcev; za vse votlice ni ene univerzalne dolžine.
4. Vstavite vse žičke v tulec. Preverite položaj vodnika in izolacije pred stiskanjem.
5. Izvedite stisk po navodilih orodja. Votlico pravilno namestite in dokončajte predpisani delovni gib.
6. Preverite zaključek in priključitev. Šele nato ga vstavite v ustrezno sponko ter upoštevajte navodila za njeno uporabo.

Podlaga za pripravo vodnika: Phoenix Contact: Six things to know about ferrules.

Preverjanje stiska in pogoste napake

Urejen videz je dober začetek, vendar potrebuje tudi vsebinsko preverjanje. Pred nadaljevanjem dela poglejte kovinski tulec, vstop vodnika in morebitne poškodbe. Pri zahtevnejši proizvodnji sledite dogovorjenemu postopku preverjanja spojev.

• Posamezne žičke ne smejo ostati zunaj tulca ob vstopu vodnika.
• Na tulcu ne sme biti vidnih razpok ali izrazitih ostrih robov.
• Plastični ovratnik, če ga votlica ima, ne sme biti poškodovan zaradi napačne namestitve.
• Votlica se na vodniku ne sme prosto premikati.
• Zaključek mora ustrezati predvideni sponki in njenim zahtevam.

Ročno preverjanje oprijema je zgolj osnovna kontrola. Ne nadomešča merjenega preizkusa izvlečne sile, kadar ga zahteva vaš postopek kakovosti. Če se napaka ponavlja, preverite presek, dolžino odstranjene izolacije, material votlice, položaj v čeljustih in stanje orodja. Poškodovan zaključek izdelajte na novo.

Dvojne votlice in združljivost orodja

Dvojne votlice in posebne izvedbe zahtevajo ločeno preverjanje združljivosti. Navedba razpona od 0,25 do 8 mm² se nanaša na presek vodnika in sama po sebi ne potrjuje vseh kombinacij z dvojnimi votlicami. Pomembni so tudi velikost tulca, vstopna odprtina in izvedba orodja.

Dvojna votlica z oznako 2 × 2,5 mm² je namenjena dvema vodnikoma navedenega preseka. Tudi če je njuna vsota znotraj številčnega razpona klešč, to še ni dokaz ustreznosti. Preveriti je treba izrecno podporo za takšno votlico in dovoljen način priključitve v sponko.

Enako previdno izbirajte pri posebnih dolžinah in drugačnih izvedbah tulcev. Pred serijskim delom pripravite preverjen vzorec s konkretnim materialom. Tako odločitev temelji na dejanskem zaključku, ki ga boste vgrajevali.

Tudi KNIPEX v pojasnilu o dvojnih votlicah navaja zmogljivosti glede na konkretno orodje in kombinacijo vodnikov.

Primerjava klešč za votlice po tipu rešitve

Pri primerjavi s konkurenčno ponudbo je smiselno pogledati namen in znane lastnosti. Različna orodja rešujejo različne naloge. Spodnja tabela primerja vrste rešitev brez domnev o cenah, življenjski dobi ali nepreverjenih rezultatih posamezne znamke.

Prednost predstavljenih klešč pred nenamenskim stiskanjem sta jasen namen in obdelava tulca s štirimi čeljustmi. V primerjavi z drugimi namenskimi kleščami je odločilno ujemanje z vašim delom. Več čeljusti ali širši razpon drugega modela sama zase ne določata boljšega nakupa.

Pregled različnih namenskih rešitev: KNIPEX Crimping Pliers in the Spotlight. Lastnosti drugih izvedb niso navedbe lastnosti predstavljenega izdelka.

Praktičen primer uporabe pri ožičenju stroja

Ilustrativni praktični primer, ne pričevanje stranke: monter pripravlja krmilno omaro manjšega stroja. Projekt predvideva večžične bakrene vodnike s preseki 0,75 mm², 1,5 mm² in 2,5 mm². Vsi so znotraj navedenega razpona klešč, vendar mora za vsakega izbrati ustrezno votlico in preveriti priključne sponke.

Najprej pripravi vzorec za vsako uporabljeno kombinacijo. Preveri dolžino odstranjene izolacije, položaj žičk in stisk, nato pripravi še preostale zaključke po enakem postopku. Če naleti na dvojno votlico, njeno združljivost preveri posebej.

Korist takšne organizacije je možnost bolj enotnega dela in manj naknadnih popravkov. To je tudi praktični razlog za izbiro namenskega orodja. Primer prikazuje način uporabe; ne predstavlja izmerjenega prihranka časa ali potrjene izkušnje kupca.

Ugodno orodje in prihranek pri ožičenju

Ko kupujete ugodno orodje, poleg nabavne cene upoštevajte material za ponovljene zaključke in čas, porabljen za popravljanje. Delo je lahko ceneje izvedeno, če pravilen postopek zmanjša potrebo po ponavljanju. Dejanski prihranek je odvisen od obsega dela, izkušenj uporabnika in ujemanja vseh sestavnih delov.

Za svojo delavnico lahko spremljate število pripravljenih zaključkov in število tistih, ki jih je treba ponoviti. Dodajte porabljene votlice in čas popravljanja. Tako dobite uporabno osnovo za presojo nakupa brez pavšalnih obljub o odstotkih ali hitrosti.

Manj zavrženih votlic in odrezanih koncev vodnikov pomeni tudi manj materialnih ostankov. To je razumen cilj urejenega dela. Pri izbiri vseeno najprej preverite tehnično ustreznost orodja za svoje naloge.

Kabelske votlice v tehničnih medijih

Tehnični medij Hackaday v članku To Ferrule Or Not To Ferrule? pojasnjuje vlogo votlice pri združevanju drobnih žičk večžičnega vodnika v pripravljen kabelski zaključek. Za kupca je uporabno predvsem razumevanje, kaj votlica naredi in zakaj njena pravilna namestitev šteje.

Pri konkretni priključitvi imajo prednost navodila proizvajalca sponke. Phoenix Contact v svojem strokovnem gradivu pojasnjuje, da votlice niso samodejno obvezne za vsako priključno mesto; način priprave vodnika je treba uskladiti z uporabljeno opremo. Orodje zato izbirajte glede na dejansko nalogo.

Vira: Hackaday: To Ferrule Or Not To Ferrule? in Phoenix Contact: The ultimate question – Are ferrules necessary?.

Lokalno svetovanje: Ljubljana in izbira klešč

Pri Svetu Črnil vam pomagamo preveriti ujemanje orodja z votlicami, ki jih uporabljate. Če želite lokalno svetovanje in je Ljubljana vaša izhodiščna točka, pripravite podatek o preseku vodnika, oznako ali vzorec votlice ter podatke priključne sponke. Pri dvojnih izvedbah navedite oba preseka.

Če redno ožičujete stroje, izberite orodje za hitrejše in bolj enakomerno delo! Preverite klešče za votlice od 0,25 do 8 mm² s štirimi čeljustmi in se pred nakupom posvetujte o svoji uporabi. Dobro izbrana kombinacija vam pomaga pripraviti zaključke z manj nepotrebnega popravljanja.

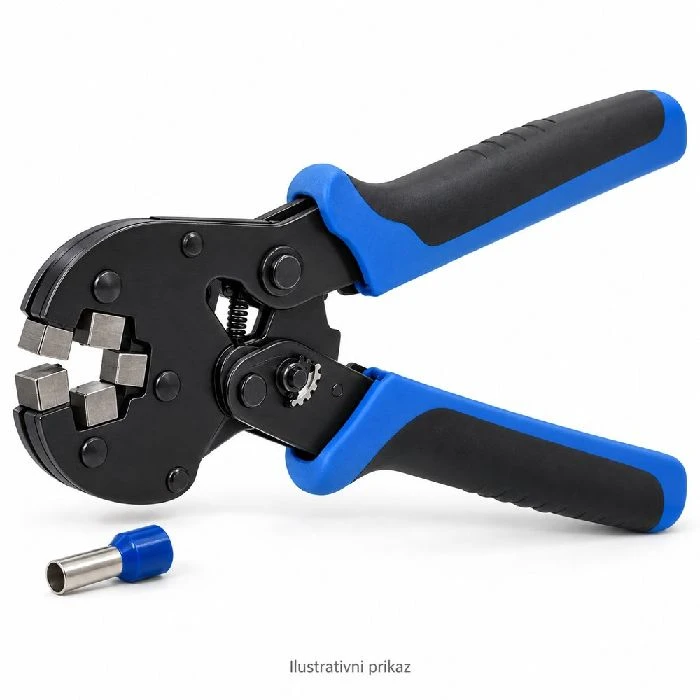

Ilustrativni prikaz izdelka. Videz konkretne dobavljene izvedbe se lahko razlikuje.

Ali je varčevanje pri namenskem orodju res prihranek, če zaradi neustrezno stisnjenih votlic isto delo plačate dvakrat?
