Čep inox 3/8 s tesnilom NBR

Pazite na majhne izdatke; majhno puščanje potopi veliko ladjo. Tako lahko prevedemo opozorilo Benjamina Franklina iz almanaha za leto 1758. Pri industrijskem vzdrževanju ima ta misel zelo konkreten pomen: tudi majhen nezatesnjen priključek si zasluži pozornost. Neuporabljen priključek mora biti zaprt z ustreznim čepom!

Čep inox s tesnilom 3/8 palca za pnevmatiko in hidravliko je namenjen zapiranju primernih navojnih priključkov. Združuje nerjavno jeklo, NBR gumijasto tesnilo, notranji imbus in nizko ravno glavo. Pri Svetu Črnil ga ponujamo za izdelavo ter vzdrževanje industrijskih sklopov in avtomatizacije, kjer je pomembno, da tudi neuporabljeni priključki dobijo premišljen zaključek.

Najprej preverimo priključek in delovne razmere. Šele nato izberemo čep. Enaka palčna oznaka namreč še ne pomeni, da se dva izdelka ujemata po standardu navoja, načinu tesnjenja in dovoljeni obremenitvi.

Vir navedka: American Battlefield Trust, besedilo almanaha za leto 1758; slovenski prevod.

Lastnosti inox čepa 3/8

• Material čepa: nerjavno jeklo. Inox izvedba za sklope, pri katerih izbira takšnega materiala ustreza okolju in delovnemu mediju.
• Nazivna velikost navoja: 3/8 palca. Podatek je izhodišče za izbiro, standard navoja pa je treba preveriti posebej.
• Tesnilo: NBR guma. Ustreznost tesnila preverimo glede na tekočino ali plin, temperaturo in druge pogoje uporabe.
• Vijačenje z notranjim imbusom. Notranji šestkotnik omogoča vgradnjo z ustreznim imbus ključem.
• Nizka ravna glava. Omogoča urejen zaključek priključka; pred vgradnjo preverimo tudi prostor okoli njega.
• Namen: pnevmatika in hidravlika. Uporaba je primerna le ob potrjenem ujemanju priključka, tesnilne površine in delovnih pogojev konkretnega izdelka.

Prednost te izvedbe je kombinacija navedenih lastnosti: kovinsko telo, določena vrsta tesnila in vijačenje skozi notranji šestkotnik. Za montažo zato ne izbiramo samo materiala ali velikosti. Izbiramo celoten spoj.

Navoj 3/8 palca: preverite standard

Palčna velikost cevnega navoja ni neposredna mera zunanjega premera v milimetrih. Oznake 3/8 zato ne uporabimo kot preproste pretvorbe za merjenje s kljunastim merilom. Pri izbiri moramo poznati tudi standard, korak ter obliko navoja.

V praksi se srečujemo z oznakami G oziroma BSPP, R oziroma BSPT in NPT. Navoj je lahko valjast ali stožčast, razlikuje pa se lahko tudi predvideni način tesnjenja. Iz samega naziva tega artikla standard ni potrjen, zato ga ne označujemo samodejno kot G 3/8 ali NPT 3/8.

Priporočamo naslednji vrstni red: preverite oznako na obstoječem priključku, poiščite risbo ali navodila sklopa in primerjajte podatke čepa. Če oznake ni, nam pošljite fotografijo in razpoložljive meritve. Fotografija pomaga pri usmeritvi, za zanesljivo potrditev standarda pa je lahko potrebna dodatna meritev.

Enako pomembna je tesnilna površina. Ujemanje navoja samo po sebi ne zagotavlja, da ima NBR tesnilo primerno naležno mesto. Če čep pri privijanju nepričakovano obstane ali gre postrani, vgradnjo ustavite in preverite ujemanje.

Tehnična podlaga: Swagelok, vodnik za prepoznavanje navojev in priključkov.

NBR tesnilo: medij, tlak in temperatura

NBR je nitrilna guma. Proizvajalec tesnil Trelleborg jo opisuje kot material, ki se pogosto uporablja v stiku z mineralnimi olji in mastmi. To je splošno pojasnilo o materialu, ne potrditev združljivosti tega čepa z vsakim hidravličnim oljem ali drugim medijem.

Pomembna je konkretna zmes gume. Pomembni so tudi dodatki v mediju, čistila in temperatura. Zato pred naročilom navedite točno oznako olja oziroma drugega medija ter pogoje, v katerih bo spoj deloval.

• Medij: preverite združljivost NBR tesnila in nerjavnega jekla s tekočino ali plinom v sistemu.
• Tlak: pridobite dovoljen delovni tlak konkretnega izdelka in ga primerjajte z zahtevami sklopa, vključno z morebitnimi tlačnimi sunki.
• Temperatura: preverite najnižjo in najvišjo delovno temperaturo ter morebitne pogoje čiščenja.
• Tesnilno mesto: preverite geometrijo in stanje površine, na katero nalega tesnilo.

V izhodiščnih podatkih dovoljena tlak in temperatura nista navedena. Vrednosti za drug inox čep ali drugo NBR tesnilo zato ne prenašamo na ta artikel. Prav tako ne predpostavljamo primernosti za posebne pline, agresivne kemikalije ali druga zahtevna področja uporabe.

Vir za splošne lastnosti NBR: Trelleborg, pregled tesnilnih materialov.

Notranji imbus in nizka ravna glava

Notranji šestkotnik omogoča privijanje z imbus ključem. To je uporabna lastnost pri načrtovanju industrijskih blokov in drugih sklopov, kjer mora biti jasno, od kod dostopamo do čepa in kako ga bomo pozneje odstranili. Predvideti moramo dovolj prostora za vstavljanje in obračanje orodja.

Nizka ravna glava daje priključku urejen zaključek. Če primerjamo izvedbe z različno visokimi glavami, preverimo, koliko posamezna dejansko izstopa iz sklopa. Nizka glava sama po sebi še ne pomeni vgradnje povsem v ravnini površine.

Pri izbiri priporočamo tudi pregled dostopa za prihodnje vzdrževanje. Čep, ki ga lahko vgradimo na delovni mizi, mora ostati dosegljiv tudi po montaži cevi, zaščit in sosednjih komponent. Velikost potrebnega imbus ključa preverite pred začetkom dela.

Pnevmatika in hidravlika za vzdrževanje

Ta tip izdelka je zanimiv za vzdrževalce proizvodnih naprav, serviserje, strojegraditelje in izdelovalce avtomatizacije. Uporaben je pri novih sklopih in pri spremembah obstoječih naprav, kadar ostane navojni priključek, ki ga mora načrt sistema predvideno zapreti.

Pri pnevmatiki je smiselno odpravljanje netesnosti vključiti v redno vzdrževanje. Ameriško ministrstvo za energijo v tehničnem listu o puščanju stisnjenega zraka poudarja iskanje, odpravo in naknadno preverjanje puščanj. Prihranek električne energije je odvisen tudi od prilagoditve delovanja kompresorja zmanjšani porabi zraka.

Strokovni medij Plant Engineering v prispevku o stroških puščanja podobno izpostavlja gospodarski pomen pregledovanja povezav in odpravljanja izgub. Sporočilo za kupca je uporabno: pred večjo naložbo v sistem preverimo tudi stanje njegovih priključkov. Nobeden od teh virov ne ocenjuje tega izdelka ali potrjuje njegovega učinka.

Pri hidravliki preverjanje razširimo na vrsto tekočine in vse predvidene obremenitve. Oznaka pnevmatika in hidravlika ne pomeni univerzalne uporabe pri vsakem tlaku. Za konkretno mesto vgradnje potrebujemo ustrezne tehnične podatke!

Vira: U.S. Department of Energy, Minimize Compressed Air Leaks in Plant Engineering, prispevek o stroških puščanja stisnjenega zraka.

Primerjava čepov za navojne priključke

Pri primerjavi s konkurenčnimi rešitvami ocenjujemo tip izvedbe in znane lastnosti. Brez podatkov konkretnega konkurenčnega artikla ne pripisujemo razlik v življenjski dobi, tlačni odpornosti ali ceni.

Prednost opisanega artikla pred izvedbo brez tesnila je podatek, da ima NBR tesnilo. Pred izvedbo z zunanjo glavo pa ponuja drugačen dostop za orodje. Katera možnost je boljša, odloča konstrukcija vašega sklopa, zato primerjamo združljivost in uporabnost, ne samo videza.

Vgradnja inox čepa in pregled tesnjenja

Pravilna izbira potrebuje tudi ustrezno montažo. Čep ni nadomestilo za poškodovan navoj ali neustrezno tesnilno površino. Pred delom upoštevajte navodila naprave in proizvajalca priključnih elementov.

1. Zaustavite in razbremenite sistem. Preprečite nenameren ponovni zagon ter preverite tudi morebitni ujeti tlak v delu sistema.
2. Preglejte priključek. Preverite standard navoja, čistočo, poškodbe in primernost naležnega mesta za tesnilo.
3. Preglejte NBR tesnilo. Poškodovanega, deformiranega ali za medij neustreznega tesnila ne vgrajujte.
4. Uporabite ustrezen imbus ključ. Privijajte skladno z navodili. Zateznega momenta ne določajte po podatkih drugega, zgolj podobnega izdelka.
5. Preverite spoj. Sistem vrnite v delovanje po predpisanem postopku in tesnost preverite na način, primeren za njegov medij in tlak.

Morebitna dodatna tesnilna sredstva uporabite le, če jih predvideva zasnova spoja oziroma navodilo proizvajalca. Več tesnilnega materiala ni samodejno boljša rešitev. Ob netesnosti sistem znova razbremenite in ugotovite vzrok.

Praktičen primer: zapiranje prostega priključka

Ponazoritveni primer uporabe, ne izjava ali potrjena izkušnja stranke: pri predelavi pnevmatskega razdelilnega bloka ostane neuporabljen navojni priključek nazivne velikosti 3/8 palca. Vzdrževalec želi odprtino zapreti, v omejenem prostoru pa mu ustreza nizka glava z notranjim imbusom.

Najprej preveri standard navoja in naležno površino. Nato primerja medij ter tlak in temperaturo sistema s podatki konkretnega čepa. Če je ujemanje potrjeno, sistem razbremeni, čep pravilno vgradi in preveri tesnost.

Predvidena korist je preprosta: neuporabljen priključek dobi namenski zaključek, sklop pa lahko ohrani druge uporabne komponente. To ni obljuba merljivega prihranka ali brezhibnega delovanja. Je prikaz, kako izbira primernega manjšega elementa pomaga pri vzdrževanju.

Inox, čiščenje in higienske zahteve

Inox omogoča dobro čiščenje ustrezno zasnovanega sklopa. Pri tem ocenimo tudi dostopnost površin, obliko priključka, tesnilo in uporabljena čistila. Sama oznaka nerjavno jeklo še ne potrjuje ustreznosti celotnega izdelka za higiensko zahtevno okolje.

Primernost za neposreden stik z živili ter zahteve dobre proizvodne prakse oziroma GMP se preverjajo za celoten izdelek, tudi za NBR tesnilo. Evropska komisija pojasnjuje, da za materiale in izdelke, namenjene stiku z živili, veljajo zahteve glede varnosti in proizvodnje. Izbira inox telesa tega preverjanja ne nadomesti.

Brez dokumentacije ne zatrjujemo prehranske ali farmacevtske certifikacije. Prav tako niso potrjeni kakovostni razred nerjavnega jekla, ustreznost za sterilizacijo ali odpornost proti poljubnemu čistilu. Če bo čep uporabljen na takšnem mestu, nam te zahteve sporočite pred izbiro.

Vir za zahteve stika z živili: Evropska komisija, materiali v stiku z živili.

Ugodno vzdrževanje in premišljen prihranek

Če želite vzdrževati ceneje, primerjajte celoten poseg: izbiro dela, pripravo, montažo in preverjanje. Ugodno naročilo pomeni, da izbrani element ustreza nalogi. Napačen standard navoja ali nezdružljivo tesnilo lahko zahteva novo naročilo in ponavljanje dela.

Prihranek je zato smiselno iskati v pravilni izbiri in vzdrževanju uporabnih sklopov. Kadar je menjava oziroma dodajanje čepa tehnično ustrezna rešitev, preverimo to možnost pred nepotrebno zamenjavo celotnega sklopa. Zneska prihranka brez konkretne primerjave ne moremo napovedati.

Enako velja za okoljski vidik. Skrb za tesnost in smiselno ohranjanje opreme sta uporabna cilja vzdrževanja. Temu čepu pa brez meritev ne pripisujemo določenega zmanjšanja porabe energije, izpustov ali količine odpadkov.

Lokalno svetovanje: Ljubljana in izbira čepa

Pri Svetu Črnil v Ljubljani ponujamo lokalno pomoč pri izbiri za izdelavo in vzdrževanje industrijskih sklopov. Sporočite nam podatke priključka in pomagali vam bomo izbrati pravo velikost!

• Pošljite oznako ali risbo priključka ter potrjeni standard navoja, če ga poznate.
• Navedite medij, delovni tlak in temperaturno območje.
• Opišite tesnilno površino in prostor za glavo čepa ter imbus ključ.
• Dodajte zahteve glede čiščenja, stika z živili ali dokumentacije, če so pomembne.
• Navedite potrebno količino in preverite aktualno ponudbo.

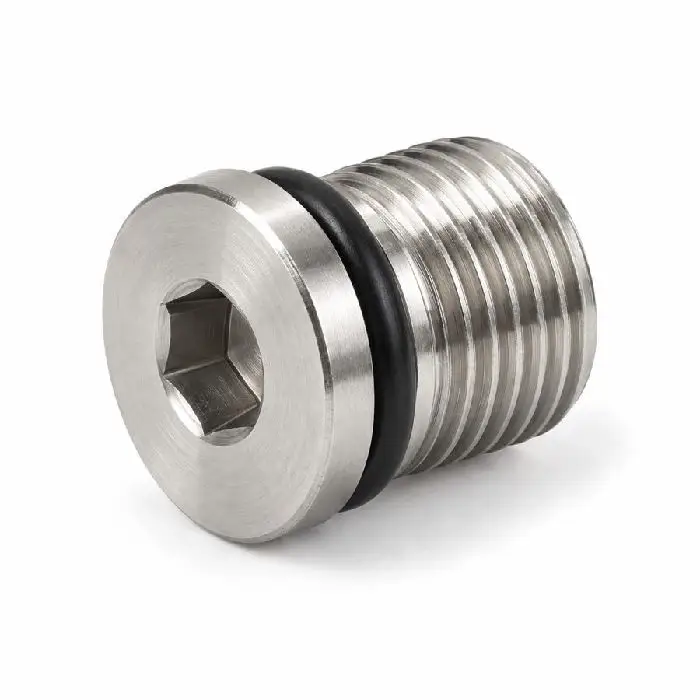

Slika je ilustrativna; velikost se izbere po nazivu artikla. Za ta artikel je navedena nazivna velikost 3/8 palca.

Je nakup najcenejšega čepa res varčevanje, če zaradi nepreverjenega navoja ali tesnila tvegate ponoven poseg v celoten sklop?
